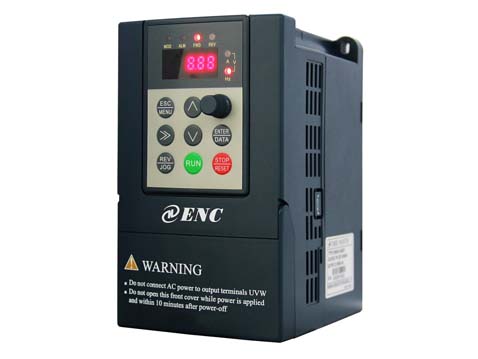

一、EN630產品介紹

EN630系列高性能矢量變頻器，內置PG卡功能，有速度和轉矩兩種矢量工作模式，控制精度高、速度響應快、低頻特性非常優越，各種智能檢測與保護完善，功率范圍0.4KW～1.5KW ，鍵盤自帶數字電位器,有拷貝功能，參數設置簡單，操作方便。

二、編碼器介紹：

編碼器是一種旋轉傳感器，作用是將旋轉位移轉換成一串?dāng)?shù)字脈沖信號，這些脈沖信號可用來控制角度位移，若編碼器與齒輪條或螺旋絲杠結合在一起，可測量直線位移。

編碼器根據輸出信號可分：差分式和集電極式。

EN630適用集電極增量式編碼器，無需外配獨立的PG卡。

編碼器線數：是指光電碼盤一圈刻線，比如1024線，2048線。

編碼器分辨率：編碼器在正常工作中最小可辨識的角度，比如線數為2500線的增量式編碼器，結合A/B相四倍頻，算得分辨率是（360°/100000）度。

三、EN630閉環控制

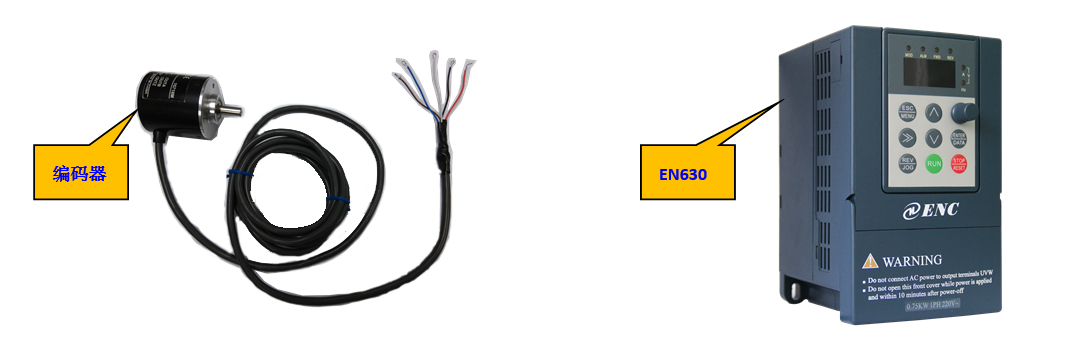

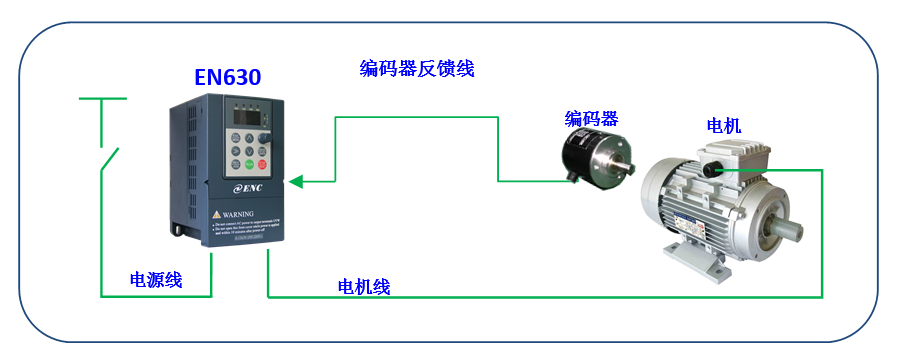

1、EN630閉環系統組成

2、編碼器舉例介紹

型號E6B2-CWZ6C 的規格參數（實物舉例）

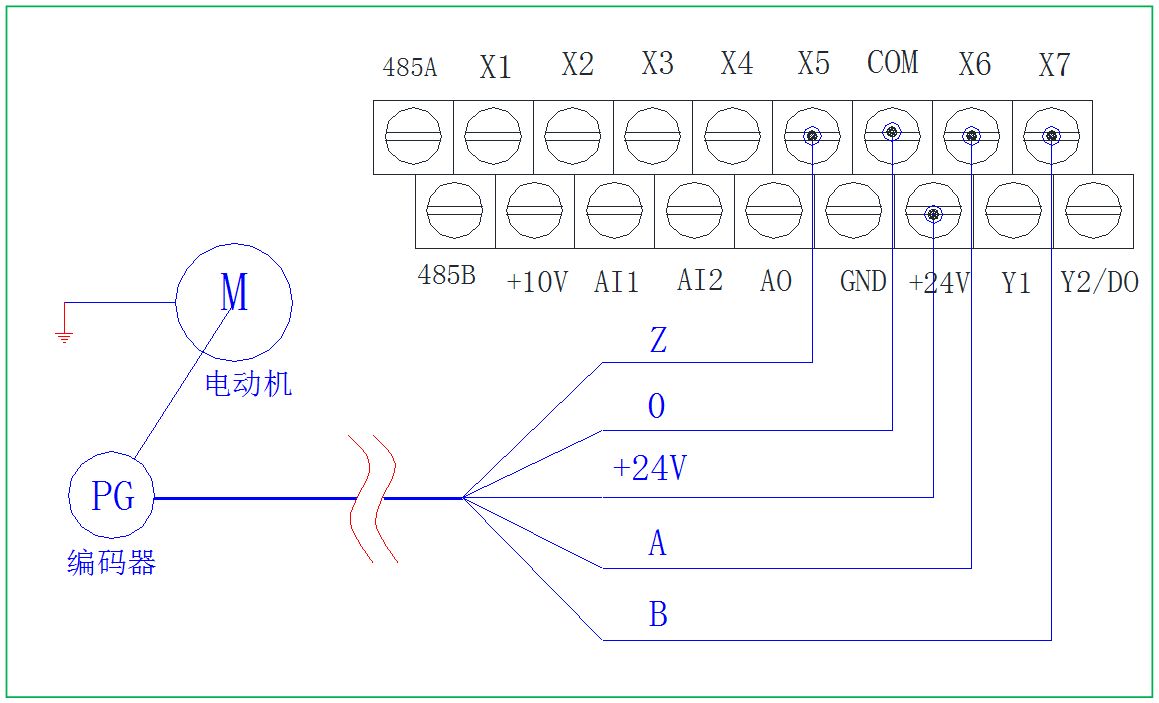

3、EN630與編碼器接線原理圖

4、編碼器與EN630接線實物演示圖

4、編碼器與電機安裝實物演示圖

   5、變頻器主要參數設置

   閉環控制基本參數

電機自學習參數

四、其他注意事項

1、若接線和參數設置好后啟動電機出現過流或過載，電機旋轉無力，則為編碼器AB相序接反，選擇下面任一種方式校正：

修改F16.02值(F16.02=00為正相序，F(xiàn)16.02=01為反相序)

調換A、B相接線

調換電機輸出線任意兩相

2、電機參數自學習最好選擇旋轉自整，即F15.19=2，此方式還可智能調整AB相序設置F16.02值；

3、其他參數根據實際應用設置。
